Конденсатоотводчик: типы и принцип действия

Что такое конденсатоотводчик?

Конденсатоотводчик — трубопроводная арматура, с помощью которой происходит автоматическое удаление избытка влаги из паропровода. Устройства имеют широкую сферу применения. К примеру, ими комплектуют трубопроводы насыщенного и перегретого пара, регулируемые и нерегулируемые теплообменники, турбины и другое оборудование. Высокая востребованность конденсатоотводчиков объясняется:

• эффективностью как в отводе конденсата, так и в защите систем;
• удобством в использовании — устройства работают в автоматическом режиме;
• высокой надежностью и длительным сроком службы;
• сравнительно небольшой ценой, обеспечивающей экономичность оборудования.

В общем случае конденсатоотводчик представляет собой клапан, работающий в автономном режиме и выводящий конденсат без потери пара. При этом следует отметить, что устройства различаются как по конструкции, так и по принципу действия.

Виды оборудования и особенности работы

Широкая сфера применения обуславливает разнообразие конденсатоотводчиков. Но несмотря на множество моделей, все их можно поделить на три типа:

• Термодинамический конденсатоотводчик
  Работоспособность оборудования данного вида основывается на энергии, которая образуется при закипании конденсированной жидкости. Рабочим органом данного устройства является подвижно закрепленный диск, основная задача которого состоит в открывании и закрывании пропускных отверстий. Через входной канал конденсат поступает внутрь, приподнимает диск и сквозь выходное отверстие покидает систему. По мере нагрева конденсированная жидкость начинает преобразовываться в пар, который увеличивает давление на запорный элемент, вследствие чего последний перекрывает выходное отверстие. При увеличении давления на входе цикл повторяется.
• Механические конденсатоотводчики

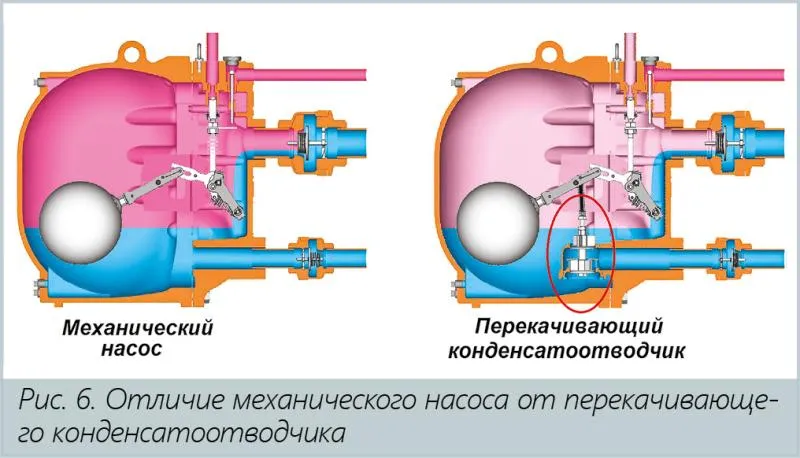

  Устройства данного типа являются одними из наиболее надежных и, как следствие, популярных. Принцип их действия основывается на разной плотности жидкости и водяного пара. Ключевым конструкционным элементом данного оборудования является поплавок, который может быть выполнен в виде шара или «колокола». Конденсат поступает внутрь корпуса через входной патрубок, в результате чего исполнительный орган поднимается и открывает выходное отверстие. По мере удаления жидкости в корпусе начинает накапливаться пар, который давит на поплавок и заставляет его опуститься, перекрывая выходной патрубок.
• Термостатические конденсатоотводчики
  Это мембранно-капсульная трубопроводная арматура, основными элементами которой являются сильфон, золотник и мембрана. В момент запуска системы устройство, предназначенное для отвода конденсата, находится в открытом положении и прохождению воды ничего не препятствует. При нагреве сильфон расширяется, в результате чего внутреннее давление растет, мембрана растягивается и прижимает золотник. При сравнительно небольших габаритах и малом весе термостатические конденсатоотводчики отличаются высокой производительностью. Однако необходимо помнить, что они не подходят для использования в системах, работающих с перегретым паром.

Все конденсатоотводчики вне зависимости от типа и принципа действия эксплуатируются в сложных условиях. Именно поэтому так важно правильно подобрать устройство. Вы можете сделать это самостоятельно в нашем каталоге или с помощью специалиста, связавшись с нами по телефону: 8 (800) 222-04-33.
